Литейный крюк OKE GrabiQ
Для больших размеров см. Классический Класс стали 8.
Разработанв соответствии с нормативными документами::
EN 1677: 2008 (нагрузка + 25%), ASTM A952 / A952M и AS 3776: 2015
Запас прочности 4: 1

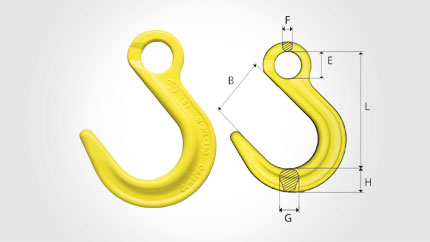

Все размеры предоставляются в мм.
Арт. | Код | Рабочая нагрузка, т | L | В | Е | F | G | H | Вес, кг |
---|---|---|---|---|---|---|---|---|---|
Z100853 | OKE-7 / 8-10 | 2,6 | 124 | 63 | 28 | 12 | 21 | 26 | 0,755 |
Z100854 | OKE-10-10 | 4,0 | 151 | 76 | 34 | 15 | 26 | 30 | 1.4 |
Z100855 | OKE-13-10 | 6,8 | 184 | 90 | 44 | 19 | 33 | 39 | 2,769 |
Z100898 | OKE-16-10 | 10,3 | 218 | 102 | 56 | 23 | 40 | 46 | 4,934 |
Z101340 | OKE-20-10 | 16,0 | 247 | 114 | 60 | 27 | 46 | 60 | 7,174 |
Z101341 | OKE-22-10 | 20,0 | 275 | 120 | 64 | 31 | 60 | 70 | 11,25 |
Z101342 | OKE-26-10 | 27,3 | 300 | 113 | 70 | 35 | 64 | 77 | 16,04 |
