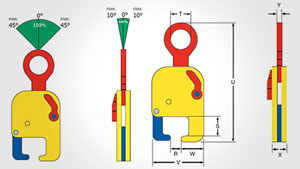

Разные Захваты, рейка, TRC
Арт. | Код | Нагрузка (кг) | Зев (мм) | S | T | U | В | W | Икс | Y | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
G005627655 | TRC | 1500 | 40 — 75 | 64 | 65 | 394 | 170 | 73 | 48 | 16 | 7 |
Арт. | Код | Нагрузка (кг) | Зев (мм) | S | T | U | В | W | Икс | Y | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
G005627655 | TRC | 1500 | 40 — 75 | 64 | 65 | 394 | 170 | 73 | 48 | 16 | 7 |

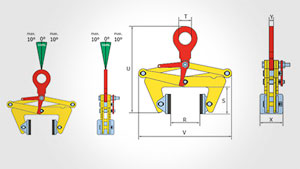

Арт. | Код | Нагрузка (кг) | Зев (мм) | V мин-макс | U мин-макс | S | T | Икс | Y | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|
G005627661 | 0,5 TBLC | 500 | 30 — 110 | 270-325 | 305-460 | 95 | 45 | 80 (* 70) | 15 | 7 |
G005627662 | 1 TBLC | 1000 | 100 — 230 | 425-530 | 380-655 | 120 | 45 | 80 (* 70) | 15 | 12 |
G005627664 | 2 TBLC | 2000 | 220 — 360 | 580-675 | 410-735 | 140 | 45 | 80 (* 70) | 15 | 18 |
G005627665 | 3 TBLC | 3000 | 350 — 500 | 725-835 | 530-900 | 178 | 64 | 100 (* 90) | 16 | 32 |
Арт. | Код | Нагрузка (кг) | Зев (R) (мм) | V мин-макс | U мин-макс | T | Икс | Y | Вес, кг |
---|---|---|---|---|---|---|---|---|---|
G005627656 | 0,5 TTL | 500 | 48,3 — 114,3 | 146-207 | 300-400 | 45 | 47 | 15 | 4 |
G005627657 | 1 TTL | 1000 | 114,3 — 219,1 | 110-170 | 430-615 | 45 | 47 | 15 | 9 |
G005627658 | 2 TTL | 2000 | 219,1 — 368 | 490-610 | 670-955 | 64 | 56 | 16 | 31 |
G005627659 | 3 TTL | 3000 | 368 — 508 | 590-710 | 875-1165 | 64 | 56 | 16 | 40 |

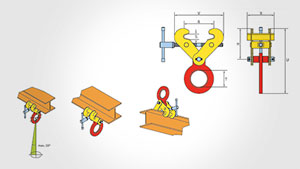

Арт. | Код | WLL кг | Зев (мм) | S | T | V max | U макс | H | Икс | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|
G005627622 | 1 FSV | 1000 | 75-190 | 30 | 73,5 | 357 | 345 | 113-192 | 120 | 4 |
G005627623 | 2 FSV | 2000 | 75-190 | 30 | 73,5 | 357 | 345 | 113-192 | 120 | 5,011 |
G005627624 | 3 FSV | 3000 | 75-190 | 30 | 73,5 | 357 | 345 | 113-192 | 120 | 5,064 |
G005627625 | 4 ФСВ | 4000 | 150-300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 13 |
G005627626 | 5 FSV | 5000 | 150-300 | 40 | 80 | 450 | 422 | 185-240 | 180 | 14,24 |
G005627627 | 10 FSV | 10000 | 350-450 | 95 | 88 | 695 | 653 | 400-447 | 200 | 50 |
— | ||||||||||
G005627629 | 2 ФСВС | 2000 | 75-420 | 30 | 73,5 | 540 | 428 | 114-275 | 120 | 4 |
G005627630 | 3 ФСВС | 3000 | 75-420 | 30 | 73,5 | 540 | 428 | 114-275 | 120 | 4 |
G005627631 | 4 ФСВС | 4000 | 150-560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 12 |
G005627632 | 5 ФСВС | 5000 | 150-560 | 40 | 80 | 708 | 545 | 173-362 | 180 | 12 |
Винтовые зажимы и балки являются неотъемлемой частью многих конструкций и сооружений. Они используются для обеспечения прочности и надежности в различных областях промышленности, в том числе в машиностроении, строительстве и транспорте.
Одним из наиболее эффективных способов соединения балок являются винтовые зажимы. Это устройство состоит из двух элементов: зажима и винта. Зажим устанавливается на балку, а винт крепится к другой балке. Затем винт затягивается, что позволяет установить надежное соединение между элементами.
Одним из наиболее популярных типов винтовых зажимов является FSV / FSVS. Они характеризуются высокой прочностью и надежностью, что делает их идеальным выбором для широкого спектра приложений.
Винтовые зажимы и балки также могут использоваться для создания каркасов и конструкций, которые должны выдерживать большие нагрузки. Балки могут быть изготовлены из различных материалов, включая дерево, металл и композитные материалы.
При выборе винтовых зажимов и балок необходимо учитывать множество факторов, включая прочность материала, требования к нагрузкам и условия эксплуатации. Правильный выбор компонентов позволит создать конструкцию, которая будет надежной и прочной на протяжении многих лет.
Таким образом, винтовые зажимы и балки являются важными элементами многих конструкций и сооружений. Они обеспечивают надежность и прочность, что делает их идеальным выбором для широкого спектра приложений в различных областях промышленности.

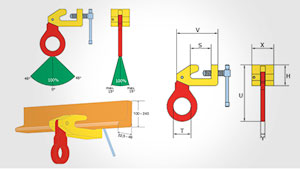

Арт. | Код | Раб. вес (кг / пара) | Зев (мм) | В | S | T | U | H | Икс | Y | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
G005627611 | 1,5 TBS | 1500 | HP100-240 | 150 | 74 | 45 | 180 | 75 | 40 | 16 | 3 |
G005627612 | 3 TBS | 3000 | HP100-240 | 150 | 75 | 65 | 205 | 75 | 80 | 16 | 6,5 |
Винтовые зажимы являются неотъемлемой частью процесса судостроения и играют важную роль в обеспечении безопасности на борту судна. TBS — это сокращение от «Tightening Bolts System», то есть системы затяжки болтов, которая используется при установке винтовых зажимов на судне.
Винтовые зажимы предназначены для крепления канатов, тросов и других элементов, которые необходимы для работы судна. Они также используются для крепления кабелей, труб и других конструкций. Винтовые зажимы имеют несколько преимуществ перед другими видами зажимов, включая простоту монтажа и демонтажа, высокую надежность и долговечность.
При судостроении винтовые зажимы устанавливают на различных частях судна, включая мачты, бортовые стенки, надстройки и другие конструкции. Они должны быть надежно закреплены, чтобы не произошло разрушения или повреждения судна во время эксплуатации.
TBS — это система затяжки болтов, которая используется для установки и крепления винтовых зажимов на судне. Эта система позволяет достичь необходимого уровня натяжения, который гарантирует надежность и долговечность зажимов. TBS также обеспечивает равномерное распределение нагрузки на винтовой зажим, что предотвращает его деформацию и разрушение.
В целом, винтовые зажимы и TBS являются необходимыми элементами для безопасной эксплуатации судна. Надежность и долговечность этих конструкций зависит от правильного монтажа и использования качественных материалов. Поэтому при судостроении необходимо обращать особое внимание на установку и крепление винтовых зажимов с использованием TBS.
Арт. | Код | Нагрузка (кг) | Зев (мм) | U | S | W | T | Икс | Z | Y | Вес, кг / шт |
---|---|---|---|---|---|---|---|---|---|---|---|
G005627650 | 1 TBC | 1000 | 60-120 | 326 | 169 | 97 | 12 | 60 | 40 | 12 | 10,0 |
G005627652 | 1 TBC-A | 1000 | 50-220 | 459 | 262 | 106 | 12 | 60 | 40 | 12 | 15,0 |
Арт. | Код | Нагрузка (кг) | Зев (мм) | U | В | T | Икс | Y | Вес, кг |
---|---|---|---|---|---|---|---|---|---|
G005627653 | TVK | 500 | 0 — 17 | 121 | 96 | 12 | 28 | 15 | 1,348 |

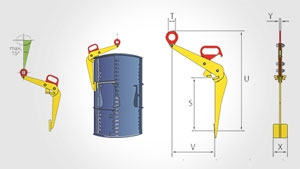

Арт. | Код | Нагрузка (кг) | Зев (мм) | U | S | В | T | Икс | Y | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|
G005627654 | TVKH | 600 | 0 — 25 | 765 | 434 | 305 | 50 | 100 | 10 | 6,952 |
Арт. | Код | Нагрузка (кг) | Зев (мм) | S | я | W | В | Z | U | H | T | Икс | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
G005627702 | 0,5 TSCC | 500 | 0 — 35 | 18 | +27,5 | 26 | 108 | 158 | 211 | 82 | 25 | 27 | 0,01 |
G005627634 | 1 TSCC | 1000 | 0 — 30 | 44 | 42 | 46 | 175 | 210 | 204 | 128 | 38 | 46 | 3,2 |
G005627704 | 1,5 TSCC | 1500 | 0 — 40 | 29 | 42 | 40 | 150 | 220 | 232 | 140 | 46 | 46 | 0,01 |
G005627705 | 3 TSCC | 3000 | 0 — 60 | 38 | 50 | 46 | 190 | 280 | 278 | 184 | 50 | 60 | 7,8 |
G005627637 | 6 ККТС | 6000 | 0-100 | 60 | 63 | 70 | 296 | 446 | 390 | 249 | 100 | 75 | 18 |
G005627700 | 1 TSCC-W | 1000 | 50 — 100 | 88 | 42 | 50 | 225 | 258 | 273 | 190 | 45 | 46 | 3,2 |
G005627701 | 3 TSCC-W | 3000 | 25 — 75 | 50 | 49 | 60 | 215 | 250 | 291 | 191 | 50 | 54 | 7,8 |
