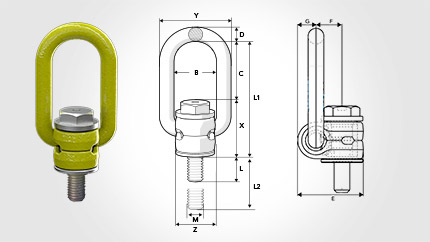

Децентрированный рым DLP — резьба в дюймах
DLP идеально подходит для узких пространств, таких как углы или положение краев, поскольку корпус имеет компактную конструкцию.
Арт. | Код | В | С | D | Е | F | G | L | L2 | L1 | Икс | Y | Z | М дюйм | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Z102308 | DLP-5/16"-18 размеры в дюймах | 35 | 48 | 10 | 39 | 14 | 10 | 13 | 78 | 30 | 55 | 26 | 5/16" | 0,3 | |
Z102310 | DLP-3/8"-16 размеры в дюймах | 35 | 48 | 10 | 39 | 14 | 10 | 13 | 78 | 30 | 55 | 26 | 3/8" | 0,3 | |
Z102312 | DLP-1/2"-13 размеры в дюймах | 35 | 48 | 12 | 51 | 20 | 14 | 23 | 91 | 44 | 59 | 32 | 1/2" | 0,5 | |
Z102316 | DLP-5/8"-11 размеры в дюймах | 35 | 48 | 12 | 51 | 20 | 14 | 23 | 91 | 44 | 59 | 32 | 5/8" | 0,5 | |
Z102320 | DLP-3/4"-10 размеры в дюймах | 54 | 88 | 18 | 71 | 28 | 18 | 34 | 145 | 58 | 90 | 48 | 3/4" | 1,6 | |
Z102321 | DLP-7/8"-9 размеры в дюймах | 54 | 88 | 18 | 71 | 28 | 18 | 34 | 145 | 58 | 90 | 48 | 7/8" | 1,7 | |
Z102324 | DLP-1"-8 размеры в дюймах | 54 | 88 | 18 | 71 | 28 | 18 | 34 | 145 | 58 | 90 | 48 | 1" | 1,7 | |
Z102330 | DLP- 1 1/4"-7 размеры в дюймах | 82 | 94 | 26 | 104 | 39 | 27 | 53 | 182 | 88 | 122 | 75 | 1 1/4" | 5,5 | |
Z102336 | DLP-1 1/2"-6 размеры в дюймах | 82 | 94 | 26 | 104 | 39 | 27 | 53 | 182 | 88 | 122 | 75 | 1 1/2" | 5,7 | |
Z102342 | DLP-1 3/4"-5 размеры в дюймах | 100 | 103 | 36 | 136 | 54 | 34 | 73 | 216 | 113 | 156 | 110 | 1 3/4" | 12,3 | |
Z102348 | DLP-2"- 4.5 размеры в дюймах | 100 | 103 | 36 | 136 | 54 | 34 | 73 | 216 | 113 | 156 | 110 | 2" | 12,6 | |
— | |||||||||||||||
Z1023080L | DLP-5/16"-18 размеры в дюймах LB | 35 | 48 | 10 | 39 | 14 | 10 | 97,5 | 78 | 30 | 55 | 26 | 5/16" | 0,31 | |
Z1023100L | DLP-3/8"-16 размеры в дюймах LB | 35 | 48 | 10 | 39 | 14 | 10 | 97,5 | 78 | 30 | 55 | 26 | 3/8" | 0,33 | |
Z1023120L | DLP-1/2"-13 размеры в дюймах LB | 35 | 48 | 12 | 51 | 20 | 14 | 118 | 91 | 44 | 59 | 32 | 1/2" | 0,64 | |
Z1023160L | DLP-5/8"-11 размеры в дюймах LB | 35 | 48 | 12 | 51 | 20 | 14 | 158 | 91 | 44 | 59 | 32 | 5/8" | 0.8 | |
Z1023200L | DLP-3/4"-10 размеры в дюймах LB | 54 | 88 | 18 | 71 | 28 | 18 | 198 | 145 | 58 | 90 | 48 | 3/4" | 2,09 | |
Z1023210L | DLP-7/8"-9 размеры в дюймах LB | 54 | 88 | 18 | 71 | 28 | 18 | 238 | 145 | 58 | 90 | 48 | 7/8" | 2,29 | |
Z1023240L | DLP-1"-8 размеры в дюймах LB | 54 | 88 | 18 | 71 | 28 | 18 | 238 | 145 | 58 | 90 | 48 | 1" | 2,72 | |
Z1023300L | DLP- 1 1/4"-7 размеры в дюймах LB | 82 | 94 | 26 | 104 | 39 | 27 | 295 | 182 | 88 | 122 | 75 | 1 1/4" | 6,95 | |
Z1023360L | DLP-1 1/2"-6 размеры в дюймах LB | 82 | 94 | 26 | 104 | 39 | 27 | 295 | 182 | 88 | 122 | 75 | 1 1/2" | 8,05 | |
Z1023420L | DLP-1 3/4"-5 размеры в дюймах LB | 100 | 103 | 36 | 136 | 54 | 34 | 293 | 216 | 113 | 156 | 110 | 1 3/4" | 15,17 | |
Z1023480L | DLP-2"- 4.5 размеры в дюймах LB | 100 | 103 | 36 | 136 | 54 | 34 | 293 | 216 | 113 | 156 | 110 | 2" | +16,8 |
