Рымы, точки подъема и компоненты Gunnebo

Поворачиваемая рым-петля (поворотная) RLP — метрические размеры резьбы

gunnebo

Поворачиваемая рым-петля (поворотная) RLP — метрические размеры резьбы

RLP имеет разборное D-образное кольцо, позволяющее устанавливать круглую стропу, Звено или крюк непосредственно на точку подъема. Разборка RLP — это легкий поворот D-образного кольца, инструменты не требуются.

RLP с длинным болтом (ы) поставляется с гайкой и шайбой. Вес рассчитывается по стандартной болт (ы) Длина.

Болт, гайка и шайба в соответствии с: ISO 898-1 Класс 10.9

Ссылка на Предел рабочей нагрузки

Ссылка на Инструкция пользователя

Запас прочности 4: 1

Арт. Код В С D L L2 L1 M Икс Y Z Вес, кг
Z101708 RLP-M8 x 1,25 42 35 12 16 62 8 27 64 Г ?? 40 0,308
Z101710 RLP-M10 x 1,5 42 35 12 16 62 10 27 64 Г ?? 40 0,312
Z101712 RLP-M12 x 1,75 57 46 19 25 88 12 42 91 Г ?? 54 0,974
Z101716 RLP-M16 x 2 57 46 19 25 88 16 42 91 Г ?? 54 0,997
Z101720 RLP-M20 x 2,5 83 55 28 36 110 20 55 133 Г ?? 80 2,851
Z101724 RLP-M24 x 3 83 55 28 36 110 24 55 133 Г ?? 80 2,898
Z101730 RLP-M30 x 3,5 114 70 34 58 148 30 78 182 Г ?? 111 7,064
Z101736 RLP-M36 x 4 114 70 34 58 148 36 78 182 Г ?? 111 7,234
Z101742 RLP-M42 x 4,5 149 91 40,4 81 190 42 99 229 Г ?? 142 14,256
Z101748 RLP-M48 x 5 149 91 40,4 81 190 48 99 229 Г ?? 142 14,55
—
Z1017080L RLP-M8 x 1,25 фунтов 42 35 12 101 62 8 27 64 Г ?? 40 0,348
Z1017100L RLP-M10 x 1,5 фунта 42 35 12 101 62 10 27 64 Г ?? 40 0,442
Z1017120L RLP-M12 x 1,75 фунтов 57 46 19 120 88 12 42 91 Г ?? 54 1,082
Z1017160L RLP-M16 x 2 LB 57 46 19 160 88 16 42 91 Г ?? 54 1,262
Z1017200L RLP-M20 x 2,5 фунта 83 55 28 200 110 20 55 133 Г ?? 80 3,49
Z1017240L RLP-M24 x 3 фунта 83 55 28 240 110 24 55 133 Г ?? 80 3,786
Z1017300L RLP-M30 x 3,5 фунта 114 70 34 300 148 30 78 182 Г ?? 111 8,739
Z1017360L RLP-M36 x 4 фунта 114 70 34 300 148 36 78 182 Г ?? 111 9,702
Z1017420L RLP-M42 x 4,5 фунта 149 91 40,4 301 190 42 99 229 Г ?? 142 17,517
Z1017480L RLP-M48 x 5 фунтов 149 91 40,4 301 190 48 99 229 Г ?? 142 18,937

Поворачиваемая рым-петля (поворотная) RLP - метрические размеры резьбы купить в России

Вас также могут заинтересовать другие изделия Гуннебо (Швеция)

Поворачиваемая рым-петля RLP – это универсальный элемент крепления, который используется в различных сферах, например, в строительстве, промышленности, судостроении и др. Она имеет метрические размеры резьбы, что обеспечивает ее универсальность и совместимость с другими элементами крепления.

RLP имеет разборное D-образное кольцо, что позволяет устанавливать круглую стропу, звено или крюк непосредственно на точку подъема. Разборка RLP осуществляется легким поворотом D-образного кольца, инструменты при этом не требуются, что упрощает процесс монтажа и демонтажа.

Особенностью RLP с длинным болтом является то, что она поставляется с гайкой и шайбой. Вес данной рым-петли рассчитывается по стандартной длине болта. Болт, гайка и шайба соответствуют стандарту ISO 898-1 Класс 10.9, что обеспечивает высокую прочность и надежность крепления.

Применение RLP позволяет значительно упростить процесс монтажа и демонтажа элементов крепления, а также обеспечивает высокую надежность и безопасность при подъеме и перемещении грузов. Благодаря своей универсальности и совместимости с другими элементами крепления, RLP является незаменимым элементом для любого проекта, где требуется надежное и безопасное крепление грузов.

Прикручиваемая рым-петля SLP — Класс стали 10

gunnebo

Прикручиваемая рым-петля SLP — Класс стали 10

Поставляется с болтом (ы) и пружиной для размеров в дюймах.





Болт согласно: ISO 898-1, класс 10.9
Звено измерения, см. Петля D-образная выше.

Ссылка на Предел рабочей нагрузки

Все размеры предоставляются в мм ..

Запас прочности 4: 1

Арт. Код Рабочая нагрузка, т В С D H L M Икс р Вес, кг
Z7009881 SLP-1Т 1,0 50 72 14 98 54 M14 135 24 0,85
Z7009871 SLP-3Т 3.0 58 84 17 114 49 M16 145 29 1,26
Z7009861 SLP-5Т 5.0 64 116 22 160 71 M20 203 33 2,56

Прикручиваемая рым-петля SLP - Класс стали 10 купить в России


Вас также могут заинтересовать другие изделия Гуннебо (Швеция)

Прикручиваемая рым-петля SLP — Класс стали 10: особенности, характеристики и применение

Прикручиваемая рым-петля SLP — это элемент крепежа, который имеет широкое применение в различных отраслях промышленности. Она состоит из петли и болта, который крепится к поверхности. В данной статье мы расскажем о классе стали 10, который используется в прикручиваемой рым-петле SLP.

Класс стали 10 является одним из наиболее прочных и надежных материалов для производства крепежных элементов. Он соответствует международному стандарту ISO 898-1 и имеет прочность на разрыв не менее 1000 Н/мм². Болт, который поставляется в комплекте с прикручиваемой рым-петлей SLP, также соответствует данному классу стали.

При выборе прикручиваемой рым-петли SLP необходимо учитывать диаметр петли и размеры болта. Диаметр петли может быть различным и зависит от конкретной модели. Размеры болта указываются в миллиметрах и соответствуют стандарту ISO 898-1, класс 10.9.

Основное преимущество прикручиваемой рым-петли SLP — это ее высокая прочность и надежность. Она способна выдерживать большие нагрузки и обладает значительным запасом прочности 4:1. Это позволяет использовать ее в различных условиях, в том числе при работе с тяжелыми грузами и в условиях высоких нагрузок.

В заключение можно сказать, что прикручиваемая рым-петля SLP — это надежный и прочный элемент крепежа, который может использоваться в различных отраслях промышленности. Класс стали 10, который используется в ее производстве, обеспечивает высокую прочность и надежность при работе с тяжелыми нагрузками. При выборе прикручиваемой рым-петли SLP необходимо учитывать ее размеры и диаметр петли, чтобы обеспечить оптимальную работу и надежность крепежа.

Запасная часть RDRLP — Метрические размеры

gunnebo

Запасная часть RDRLP — Метрические размеры

Стандартная длина болта и длинный болт (ы) для RLP доступны как Зап.части.

Арт. Код
Стандартная длина болта вкл. Стопорное кольцо
Z1017081 RDRLP-M8x1,25
Z1017101 RDRLP-M10x1,5
Z1017121 RDRLP-M12x1,75
Z1017161 RDRLP-M16x2
Z1017201 RDRLP-M20x2,5
Z1017241 RDRLP-M24x3
Z1017301 RDRLP-M30x3,5
Z1017361 RDRLP-M36x4
Z1017421 RDRLP-M42x4,5
Z1017481 RDRLP-M48x5
.
Длинный болт (ы) вкл. гайка, стопорное кольцо и шайбу
Z10170801L RDRLP-M8x1.25 LB
Z10171001L RDRLP-M10x1,5 LB
Z10171201L RDRLP-M12x1,75 LB
Z10171601L RDRLP-M16x2 LB
Z10172001L RDRLP-M20x2,5 LB
Z10172401L RDRLP-M24x3 LB
Z10173001L RDRLP-M30x3,5 LB
Z10173601L RDRLP-M36x4 LB
Z10174201L RDRLP-M42x4,5 LB
Z10174801L RDRLP-M48x5 LB

Запасная часть RDRLP - Метрические размеры купить в России

Вас также могут заинтересовать другие изделия Гуннебо (Швеция)

Размерность болтов является важным параметром при проектировании и сборке различных механизмов и конструкций. Одним из типов болтов, которые широко используются в промышленности, являются болты RLP. Для них доступны запасные части, включая болты стандартной длины и длинные болты.

Болты RLP являются метрическими болтами, которые производятся в соответствии с различными стандартами, такими как DIN и ISO. Они используются в различных отраслях промышленности, включая машиностроение, авиацию, судостроение и т.д. Болты RLP представляют собой важный элемент конструкций, который обеспечивает их надежность и прочность.

Запасные части для болтов RLP включают стандартные болты длиной от нескольких миллиметров до нескольких сантиметров, а также длинные болты для больших конструкций. Длинные болты могут иметь специальную форму головки и резьбы, чтобы обеспечить максимальную надежность и устойчивость соединения.

Для выбора правильных запасных частей для болтов RLP необходимо учитывать не только размеры болтов, но и их материал, класс прочности и другие технические характеристики. Необходимо также учитывать условия эксплуатации конструкции, чтобы выбрать запасные части, которые обеспечат наилучшую производительность и долговечность.

В заключение, можно сказать, что запасные части для болтов RLP являются неотъемлемой частью производства и ремонта различных механизмов и конструкций. Правильный выбор запасных частей обеспечивает не только надежность соединения, но и длительный срок эксплуатации конструкции. Поэтому, при выборе запасных частей для болтов RLP необходимо учитывать все технические характеристики, чтобы обеспечить максимальную производительность и надежность конструкции.

Запасная часть RDDLP — Метрические размеры

gunnebo

Запасная часть RDDLP — Метрические размеры

Стандартная длина болта и длинный болт (ы) для DLP доступны как Зап.части.

Арт. Код
Стандартная длина болта вкл. Стопорное кольцо
Z1022081 RDDLP-M8x1.25
Z1022101 RDDLP-M10x1.5
Z1022121 RDDLP-M12x1.75
Z1022161 RDDLP-M16x2
Z1022201 RDDLP-M20x2.5
Z1022241 RDDLP-M24x3
Z1022301 RDDLP-M30x3.5
Z1022361 RDDLP-M36x4
Z1022421 RDDLP-M42x4.5
Z1022481 RDDLP-M48x5
.
Длинный болт (ы) вкл. гайка, стопорное кольцо и шайбу
Z10220801L RDDLP M8x1.25 LB
Z10221001L RDDLP M10x1,5 LB
Z10221201L RDDLP M12x1,75 LB
Z10221601L RDDLP M16x2 LB
Z10222001L RDDLP M20x2,5 LB
Z10222401L RDDLP M24x3 LB
Z10223001L RDDLP M30x3,5 LB
Z10223601L RDDLP M36x4 LB
Z10224201L RDDLP M42x4,5 LB
Z10224801L RDDLP M48x5 LB

Запасная часть RDDLP - Метрические размеры купить в России

Вас также могут заинтересовать другие изделия Гуннебо (Швеция)

RDDLP — это надежная и высококачественная система, которая позволяет решать множество задач в области промышленности. Одним из важных компонентов данной системы являются запасные части, которые позволяют быстро и эффективно заменять сломанные или изношенные детали.

Одной из таких запасных частей являются метрические размеры для болтов. Стандартная длина болта и длинный болт (ы) для DLP доступны как запасные части RDDLP. Эти запасные части являются необходимыми для обеспечения надежной работы системы и предотвращения возможных поломок или аварийных ситуаций.

Метрические размеры болтов для RDDLP могут различаться в зависимости от конкретной модели системы и ее особенностей. Однако, в большинстве случаев стандартная длина болта и длинный болт (ы) являются наиболее востребованными запасными частями.

Стандартная длина болта обычно используется для соединения различных элементов системы, таких как рамы, конструкции и т.д. Она имеет определенный диаметр и длину, которые соответствуют требованиям RDDLP.

Длинный болт используется для соединения более крупных элементов системы, таких как моторы, кузова и т.д. Он имеет больший диаметр и длину, что позволяет обеспечить надежное соединение между элементами системы.

В заключении можно сказать, что метрические размеры для болтов являются важными запасными частями для RDDLP. Они обеспечивают надежную работу системы и предотвращают возможные поломки или аварийные ситуации. Если вы используете систему RDDLP, обязательно имейте под рукой запасные части метрических размеров для болтов.

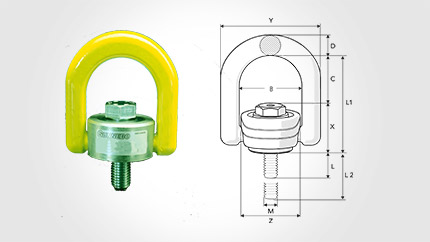

Поворачиваемая рым-петля (поворотная) RLP — резьба в дюймах

gunnebo

Поворачиваемая рым-петля (поворотная) RLP — резьба в дюймах

RLP имеет разборное D-образное кольцо, позволяющее устанавливать круглую стропу, Звено или крюк непосредственно на точку подъема. Разборка RLP — это легкий поворот D-образного кольца, инструменты не требуются.

Длинный болт (ы) поставляется с гайкой и шайбой. Вес рассчитывается по стандартной болт (ы) Длина.

Болт, гайка и шайба в соответствии с: ISO 898-1 Класс 10.9

Зап.части — болты стандартной длины и длинной длины доступны как Зап.части.

Ссылка на Предел рабочей нагрузки

Ссылка на Инструкция пользователя

Запас прочности 4: 1

Арт. Код В С D L L2 L1 Икс Y Z М дюйм Вес, кг
Z101808 RLP- 5/16 «-18 размеры в дюймах 42 35 12 16 62 27 64 Г ?? 40 5/16″ 0,307
Z101810 RLP- 3/8 «-16 размеры в дюймах 42 35 12 16 62 27 64 Г ?? 40 3/8″ 0,311
Z101812 RLP- 1/2 «-13 размеры в дюймах 57 46 19 25 88 42 91 Г ?? 54 1/2″ 0,978
Z101816 RLP- 5/8 «-11 размеры в дюймах 57 46 19 25 88 42 91 Г ?? 54 5/8″ 0,996
Z101820 RLP- 3/4 «-10 размеры в дюймах 83 55 28 36 110 55 133 Г ?? 80 3/4″ 2,841
Z101821 RLP- 7/8 «-9 размеры в дюймах 83 55 28 36 110 55 133 Г ?? 80 7/8″ 2,876
Z101824 RLP- 1 «-8 размеры в дюймах 83 55 28 36 110 55 133 Г ?? 80 1″ 2,916
Z101830 RLP-1 1/4 «-7 размеры в дюймах 114 70 34 58 148 78 182 Г ?? 111 1 1/4 « 7,108
Z101836 RLP-1 1/2 «-6 размеры в дюймах 114 70 34 58 148 78 182 Г ?? 111 1 1/2 « 7,3
Z101842 RLP-1 3/4 «-5 размеры в дюймах 149 91 40,4 81 190 99 229 Г ?? 142 1 3/4 « 14,371
Z101848 РЛП-2 «-4.5 размеры в дюймах 149 91 40,4 81 190 99 229 Г ?? 142 2″ 14,7
—
Z1018080L RLP- 5/16 «-18 размеры в дюймах LB 42 35 12 101 62 27 64 Г ?? 40 5/16″ 0,347
Z1018100L RLP- 3/8 «-16 размеры в дюймах LB 42 35 12 101 62 27 64 Г ?? 40 3/8″ 0,442
Z1018120L RLP- 1/2 «-13 размеры в дюймах LB 57 46 19 120 88 42 91 Г ?? 54 1/2″ 1,1
Z1018160L RLP- 5/8 «-11 размеры в дюймах LB 57 46 19 160 88 42 91 Г ?? 54 5/8″ 1,256
Z1018200L RLP- 3/4 «-10 размеры в дюймах LB 83 55 28 200 110 55 133 Г ?? 80 3/4″ 3,2
Z1018210L RLP- 7/8 «-9 размеры в дюймах LB 83 55 28 240 110 55 133 Г ?? 80 7/8″ 3,494
Z1018240L RLP- 1 «-8 размеры в дюймах LB 83 55 28 240 110 55 133 Г ?? 80 1″ 3,918
Z1018300L RLP-1 1/4 «-7 размеры в дюймах LB 114 70 34 300 148 78 182 Г ?? 111 1 1/4 « 8,693
Z1018360L RLP-1 1/2 «-6 размеры в дюймах LB 114 70 34 300 148 78 182 Г ?? 111 1 1/2 « 10,074
Z1018420L RLP-1 3/4 «-5 размеры в дюймах LB 149 91 40,4 301 190 99 229 Г ?? 142 1 3/4 « 18,013
Z1018480L RLP-2 «-4.5 размеры в дюймах LB 149 91 40,4 301 190 99 229 Г ?? 142 2″ 19,65

Поворачиваемая рым-петля (поворотная) RLP - резьба в дюймах купить в России

Вас также могут заинтересовать другие изделия Гуннебо (Швеция)

Поворачиваемая рым-петля (поворотная) RLP — резьба в дюймах, является незаменимым элементом грузоподъемного оборудования в различных сферах производства и строительства. Она используется для подъема и перемещения грузов различной массы и формы.

RLP имеет уникальную конструкцию, которая позволяет устанавливать круглую стропу, звено или крюк непосредственно на точку подъема. Это достигается благодаря разборному D-образному кольцу, которое легко поворачивается без использования инструментов.

Болт, гайка и шайба, поставляемые в комплекте с RLP, соответствуют стандарту ISO 898-1 Класс 10.9. Это гарантирует высокую прочность и надежность крепления.

Для удобства пользователей, запасные части, включая болты стандартной и длинной длины, также доступны для заказа.

Применение RLP рекомендовано при соблюдении предела рабочей нагрузки, который можно найти по ссылке на официальном сайте производителя. Для безопасного использования и максимальной эффективности, рекомендуется ознакомиться с инструкцией пользователя.

Запас прочности RLP составляет 4:1, что является обязательным условием для использования этой конструкции в различных сферах производства и строительства.

Таким образом, поворачиваемая рым-петля (поворотная) RLP — резьба в дюймах, является надежным и удобным элементом грузоподъемного оборудования, который обеспечивает безопасность и эффективность при выполнении различных задач.

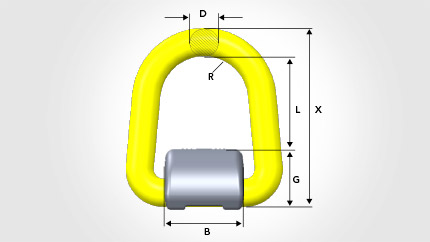

Приварная рым-пеля грузоподъемная WLP — Класс стали 10

gunnebo

Приварная рым-пеля грузоподъемная WLP — Класс стали 10

Арт. Код Рабочая нагрузка, т В D G L р Икс Вес, кг
Z7009001 WLP-2.5T 2.5 50 14 27 53 24 95 0,556
Z7009011 WLP-4Т 4,0 58 17 34 48 29 97 0,888
Z7009021 WLP-7T 7,0 64 22 41 73 33 135 1,753
Z7009031 WLP-10T 10,0 65 27 52 73 38 152 3,4
Z7009041 WLP-16T 16,0 90 32 66 105 50 203 6,7

Приварная рым-пеля грузоподъемная WLP - Класс стали 10 купить в России

Точка подъема рым-болт ELP Classic

gunnebo

Точка подъема рым-болт ELP Classic

Арт. Код Рабочая нагрузка, т Y D L H L1 M Вес, кг
Z100434 ELP-M16-8 1,0 ** 72 16 42 56 24 M16 0,359
Z100435 ELP-M20-8 1,5 ** 72 16 42 56 30 M20 0,425
Z100436 ELP-M24-8 2,0 ** 88 19 48 69 36 M24 0,872
Z100437 ELP-M30-8 3,0 ** 106 22 60 84 45 M30 1,355

Точка подъема рым-болт ELP Classic купить в России
