Звено MFH GrabiQ
Предназначен для крановых крюков DIN 15401 и 15402. Предназначен для использования с CL, CLD, CG и CGD.
3- и 4-ветвевой Цепные стропы требуют CLD / CGD.
Читать дальше и скачать информация о продукте.
Разработанв соответствии с нормативными документами::
EN 1677: 2008 (нагрузка + 25%), ASTM A952 / A952M, AS 3775: 2014 и AS 3776: 2015
Все размеры предоставляются в мм ..

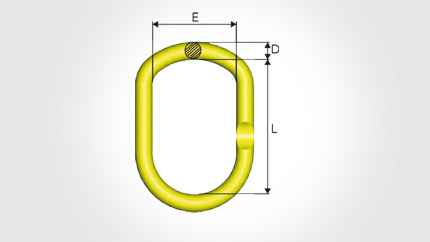

Арт. | Код | Рабочая нагрузка, т (SF 5: 1) EN 1677-4 | Рабочая нагрузка, т (SF 5: 1) ASTM A-952 | Для цепи мм, 1-ветвевой | Для цепи мм, 2-ветвевой | Для цепи мм, 3-4-ветвевой | L | Е | D | DIN 15401 | DIN 15402 | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Z101262 | MFH-1310-10 | 7,5 | 8,0 | 13 | 10 | 8 | 230 | 125 | 22 | ¤ ¤ 12 | ¤ ‰ 16 | 2,1 |
Z101263 | MFH-1613-10 | 10,0 | 13,6 | 16 | 13 | 10 | 250 | 135 | 28 | ¤ ¤ 12 | ¤ ‰ 16 | 3,67 |
Z101264 | MFH-2016-10 | 17,0 | 20,6 | 20 | 16 | 13 | 280 | 135 | 32 | ¤ ‰ 16 | ¤ ¤ 20 | 5,27 |
Z101265 | MFH-2220-10 | 28,0 | 30,9 | 26 | 20 | 16 | 320 | 175 | 40 | ¤ ‰ 25 | ¤ ¤ 32 | 9,75 |
Z101266 | MFHW-2220-10 | 25,0 | 25,0 | 22 | 20 | 16 | 355 | 225 | 40 | ¤ ‰ 50 | ¤ ¤ 63 | 11,08 |
