Звено MT GrabiQ
Предназначен для использования с цепью или тросом.
Для 3- и 4-ветвевой стропы.
Уплощенная секция на всех подлинках для размеров до MT-20-10, за исключением размера MT-9-10, которые не имеют уплощенной секции.
Разработанв соответствии с нормативными документами::
EN 1677: 2008 (нагрузка + 25%), ASTM A952 / A952M, AS 3775: 2014 и AS 3776: 2015

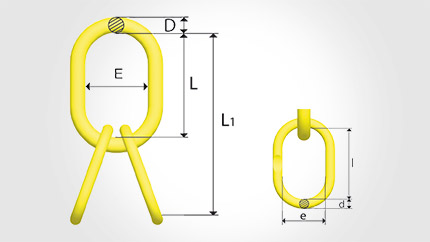

Все размеры предоставляются в мм.
| Арт. | Код | Рабочая нагрузка, т (SF 5: 1) EN 1677-4 | Рабочая нагрузка, т (SF 5: 1) ASTM A-952 | L1 | L | Е | D | (Л) | е | d | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Z100902 | МТ-6-10 | 3,5 | 5.0 | 270 | 150 | 90 | 19 | 120 | 70 | 14 | 1,944 |
| Z100903 | МТ-8-10 | 5,2 | 8,0 | 300 | 160 | 95 | 22 | 140 | 80 | 17 | 3,027 |
| Z101359 | МТ-9-10 | 6,9 | 9,7 | 340 | 190 | 110 | 28 | 150 | 90 | 19 | 4,887 |
| Z100904 | МТ-10-10 | 11,5 | 16,0 | 360 | 200 | 120 | 30 | 160 | 95 | 22 | 6,361 |
| Z100905 | МТ-13-10 | 17,0 | 26,0 | 440 | 250 | 150 | 40 | 190 | 110 | 28 | 13,606 |
| Z100906 | МТ-16-10 | 28,0 | 35,0 | 500 | 300 | 200 | 50 | 200 | 120 | 32 | 22,777 |
| Z101074 | МТ-20-10 | 35,0 | 50,0 | 550 | 300 | 200 | 55 | 250 | 150 | 40 | 33,5 |
| Z101281 | МТ-22-10 | 53,0 | 75,0 | 610 | 350 | 200 | 60 | 260 | 140 | 45 | 44,5 |
| Z101282 | МТ-26-10 | 70,0 | 100,0 | 730 | 450 | 250 | 70 | 280 | 160 | 50 | 69 |
| Z101283 | МТ-32-10 | 90,0 | 125,0 | 730 | 450 | 260 | 80 | 280 | 160 | 55 | 89,5 |
