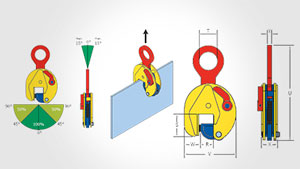

Вертикальные захваты, Стандарт, TS / STS
Арт. | Код | Нагрузка (кг) | Зев (мм) | S | T | U | В | W | Икс | Y | Вес, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
G005627398 | 0,75 TS | 750 | 0 — 13 | 47 | 30 | 202 | 100 | 37 | 37 | 10 | 1,625 |
G005627400 | 1 TSE | 1000 | 0 — 25 | 56 | 45 | 263 | 141 | 37 | 47 | 15 | 3,474 |
G005627407 | 2 TSE * | 2000 | 0 — 35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 6,952 |
G005627402 | 3 TSE * | 3000 | 0 — 35 | 78 | 64 | 336 | 183 | 56 | 56 | 16 | 7,069 |
G005627403 | 4.5 TS | 4500 | 0 — 25 | 85 | 70 | 423 | 203 | 60 | 77 | 20 | +14,8 |
G005627404 | 4.5 TSE | 4500 | 0 — 45 | 85 | 70 | 425 | 228 | 60 | 78 | 20 | 15,458 |
G005627405 | 6 TS | 6000 | 0 — 32 | 114 | 75 | 490 | 225 | 78 | 78 | 20 | 18,6 |
G005627409 | 7,5 TS | 7500 | 0 — 40 | 111 | 75 | 530 | 246 | 76 | 82 | 20 | 24 |
G005627406 | 7,5 TSE | 7500 | 0 — 55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 25 |
G005627415 | 9 TS | 9000 | 0 — 55 | 111 | 75 | 522 | 267 | 70 | 86 | 20 | 26 |
G005627513 | 12 TS | 12000 | 0 — 52 | 148 | 85 | 617 | 295 | 100 | 94 | 44 | 42 |
G005627514 | 15 TS | 15000 | 0 — 76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 71 |
G005627515 | 17 TS | 17000 | 0 — 76 | 209 | 86 | 810 | 373 | 136 | 106 | 49 | 71 |
G005627516 | 20 TS | 20000 | 0 — 80 | 250 | 100 | +933 | 563 | 153 | 140 | 66 | 140 |
G005627517 | 25 TS | 25000 | 5 — 85 | 250 | 100 | 925 | 563 | 148 | 140 | 66 | 140 |
G005627518 | 30 TS | 30000 | 10 — 90 | 250 | 100 | 918 | 568 | 153 | 142 | 66 | 145 |
— | |||||||||||
G005627411 | 6 СТС | 6000 | 40 — 90 | 114 | 75 | 486 | 275 | 70 | 78 | 20 | 22 |
G005627412 | 7,5 СТС | 7500 | 50-100 | 111 | 75 | 524 | 312 | 70 | 86 | 20 | 26 |
G005627413 | 9 СТС | 9000 | 50-100 | 111 | 75 | 522 | 312 | 70 | 86 | 20 | 27 |
G005627524 | 12 СТС | 12000 | 50-100 | 152 | 85 | 615 | 344 | 100 | 94 | 44 | 46 |
G005627525 | 15 СТС | 15000 | 80-150 | 224 | 86 | 800 | 450 | 136 | 106 | 49 | 77 |
G005627526 | 20 СТС | 20000 | 80-150 | 249 | 100 | +924 | 640 | 153 | 140 | 66 | 145 |
G005627527 | 25 STS | 25000 | 80-150 | 249 | 100 | +924 | 640 | 153 | 140 | 66 | 145 |
G005627528 | 30 STS | 30000 | 80-150 | 249 | 100 | 906 | 645 | 156 | 142 | 66 | 148 |
