TS / TSE / STS Вертикальный захват для подъема и кантования, а также для горизонтального подъема

Информация о продукте

Самый продаваемый легкий сверхмощный вертикальный подъемный захват

Информация

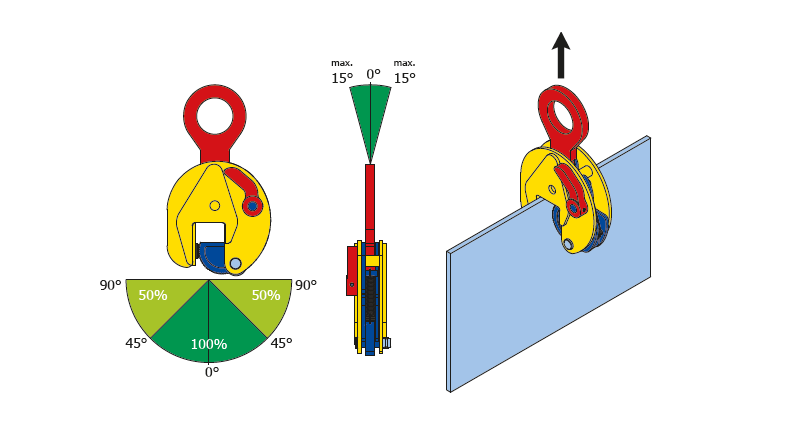

  • Для вертикального подъема, транспортировки и точения всех стальных плит и конструкций.
  • Для горизонтального подъема при использовании попарно.
  • Доступны с зевом от 0 до 150 мм.
  • Типы TSE / STS поставляются с увеличенным отверстием челюсти.
  • Предел рабочей нагрузки (WLL) 750 — 30000 кг (более высокий WLL доступен по запросу).
  • Минимальная нагрузка не может быть меньше чем 10% от максимальной нагрузки захвата.
Особенности и преимущества

  • Легкая конструкция для удобного обращения.
  • Надежный сварной корпус повышенной прочности.
  • Всегда оснащен предохранительным механизмом, обеспечивающим, чтобы захват не скользил при приложении подъемной силы и при снижении нагрузки.
  • захват фиксируется как в закрытом, так и в открытом положении.
  • Удобные в обслуживании, легко заменяемые детали, которые доступны по запросу.
  • Цветовая сигнализация на подъемной проушине и фиксирующем рычаге для дополнительной безопасности.


TS / TSE / STS Терриер для вертикального и горизонтального подъема и перемещения | захваты для поднятия Terrier

Характеристики продукта


TS / TSE / STS Терриер для вертикального и горизонтального подъема и перемещения | захваты для поднятия Terrier

Арт. модель Г/п (кг) Зев (мм) Размеры в мм Вес (кг / шт)
S T U В W X Y
850000 0,75 TS 750 0 — 13 47 30 202 100 37 37 10 1,7
850880 1 TSE 1000 0 — 25 56 45 263 141 37 47 15 3,5
850901 2 TSE * 2000 0 — 35 78 64 336 183 56 56 16 7
850331 3 TSE * 3000 0 — 35 78 64 336 183 56 56 16 7
850441 4.5 TS 4500 0 — 25 85 70 423 203 60 77 20 15
850451 4.5 TSE 4500 0 — 45 85 70 425 228 60 78 20 16
850301 6 TS 6000 0 — 32 114 75 490 225 78 78 20 19
851411 6 TSE 6000 0 — 50 114 75 490 259 82 78 20 21
850401 7,5 TS 7500 0 — 40 111 75 530 246 76 82 20 24
851501 7,5 TSE 7500 0 — 55 111 75 522 267 70 86 20 26
851551 9 TS 9000 0 — 55 111 75 522 267 70 86 20 27
850501 12 TS 12000 0 — 52 148 85 617 295 100 94 44 37
915000 15 TS 15000 0 — 76 209 86 810 373 136 106 49 70
917000 17 TS 17000 0 — 76 209 86 810 373 136 106 49 71
920000 20 TS 20000 0 — 80 250 100 +933 563 153 140 66 149
925000 25 TS 25000 5 — 85 250 100 925 563 148 140 66 149
930000 30 TS 30000 10 — 90 250 100 918 568 153 142 66 155,5
852200 6 STS 6000 40 — 90 114 75 486 275 70 78 20 21
854300 7,5 STS 7500 50-100 111 75 524 312 70 86 20 +26,5
853305 9 STS 9000 50-100 111 75 522 312 70 86 20 +27,5
852401 12 STS 12000 50-100 152 85 615 344 100 94 44 41
921500 15 STS 15000 80-150 224 86 800 450 136 106 49 76
922000 20 STS 20000 80-150 249 100 +924 640 153 140 66 160
922500 25 STS 25000 80-150 249 100 +924 640 153 140 66 160
923000 30 STS 30000 80-150 249 100 906 645 156 142 66 165,5

* Доступно с пультом дистанционного управления

Руководства


TS / TSE / STS Терриер для вертикального и горизонтального подъема и перемещения | захваты для поднятия Terrier

TS-TSE-ВТР-Инструкция по эксплуатации-NL-анг-де-fr.pdf

TS-TSE-ВТР-Инструкция по эксплуатации-эс-ро-ит-ara.pdf

нет TS-TSE-ВТР-Инструкция по эксплуатации-не-SW-дк-fin.pdf

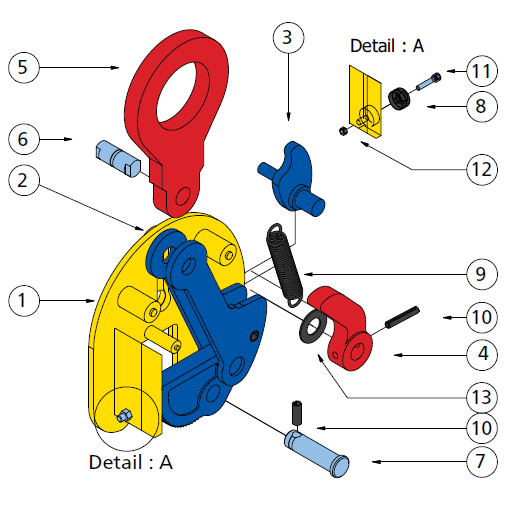

В разобранном виде


TS / TSE / STS Терриер для вертикального и горизонтального подъема и перемещения | захваты для поднятия Terrier

Другие захваты Terrier, в том числе:

TS / TSE / STS Терриер для вертикального и горизонтального подъема и перемещения | захваты для поднятия Terrier

TS / TSE / STS вертикальный захват для подъема и кантования, а также для горизонтального подъема – это самый продаваемый легкий сверхмощный вертикальный подъемный захват. Он идеально подходит для вертикального подъема, транспортировки и точения всех стальных плит и конструкций. При использовании попарно, он также может использоваться для горизонтального подъема.

Доступны с зевом от 0 до 150 мм, типы TSE / STS поставляются с увеличенным отверстием челюсти. Предел рабочей нагрузки (WLL) составляет от 750 до 30000 кг (более высокий WLL доступен по запросу). Минимальная нагрузка не может быть меньше, чем 10% от максимальной нагрузки захвата.

Особенности и преимущества захвата TS / TSE / STS:

— Легкая конструкция для удобного обращения.
— Надежный сварной корпус повышенной прочности.
— Всегда оснащен предохранительным механизмом, обеспечивающим, чтобы захват не скользил при приложении подъемной силы и при снижении нагрузки.
— Захват фиксируется как в закрытом, так и в открытом положении.
— Удобные в обслуживании, легко заменяемые детали, которые доступны по запросу.
— Цветовая сигнализация на подъемной проушине и фиксирующем рычаге для дополнительной безопасности.

TS / TSE / STS вертикальный захват для подъема и кантования, а также для горизонтального подъема — это идеальный выбор для всех, кто нуждается в универсальном инструменте для подъема и перемещения тяжелых конструкций и плит. С его легкой конструкцией, надежностью и безопасностью, он является самым продаваемым захватом на рынке. Приобретите TS / TSE / STS вертикальный захват уже сегодня и получите надежный инструмент для своих проектов.
