Захват Terrier TS-R вертикальный для подъема и перемещения

Информация о продукте

Для подъема листов из нержавеющей стали

Информация

  • Данный захват Terrier создан для вертикального подъема, транспортировки и точения плит и конструкций из нержавеющей стали
  • Доступны с зевом от 0 до 55 мм
  • Захват Terrier типов TSE-R / TSEU-R поставляются с увеличенным отверстием челюсти
  • Минимальная нагрузка не может быть меньше чем 10% от максимальной нагрузки захвата.
  • Примечание: поверхность пластины материала должна иметь уровень твердости Максимум. HRC 30
Особенности и преимущества

  •
  • Поворотный и зажимной (язычок) механизмы выполнены из нержавеющей стали
  • Корпус и стопорный рычаг никелированы для предотвращения коррозии из-за углерода

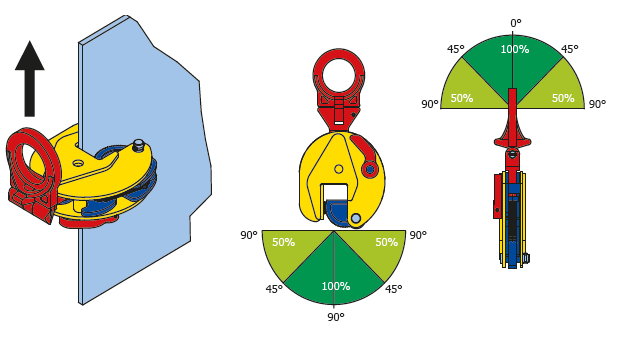

  • Захват Terrier TSU-R / TSEU-R поставляются с шарнирной подъемной скобой для универсальной гибкости подъема под разными углами
  • Захват Terrier TS-R / TSE-R поставляются со стандартной подъемной скобой
  • Всегда оснащен предохранительным механизмом, обеспечивающим, чтобы захват не скользил при
  • Подъемная сила применяется и при снижении нагрузки
  • захват фиксируется как в закрытом, так и в открытом положении
  • Легкая конструкция для удобного обращения
  • Твердый сварной корпус из прочного материала
  • Удобные в обслуживании, легко заменяемые детали, которые доступны по запросу
  •


TS-R Вертикальный подъем | захваты для поднятия Terrier

Характеристики продукта


TS-R Вертикальный подъем | захваты для поднятия Terrier

Артикул Тип Г/п (кг / шт) Зев (мм) Размеры в мм Вес (кг / шт)
S T U В W X Y
861075 0,75 TS-R 750 0 — 13 47 30 202 100 37 37 10 1,7
861100 1 TSE-R 1000 0 — 25 56 45 263 141 37 47 15 3,5
861200 2 TSE-R 2000 0 — 35 78 64 336 183 56 56 16 7
861300 3 TSE-R 3000 0 — 35 78 64 336 183 56 56 16 7
861450 4.5 TSE-R 4500 0 — 45 85 70 425 228 60 78 20 16
861600 6 TSE-R 6000 0 — 50 114 75 490 259 82 78 20 21
861750 7.5 TSE-R 7500 0 — 55 111 75 522 267 70 86 20 26
862075 0,75 TSU-R 750 0 — 13 47 30 203 100 37 37 10 1,8
862100 1 TSEU-R 1000 0 — 25 56 50 292 141 37 47 15 3,8
862200 2 TSEU-R 2000 0 — 35 78 70 372 183 56 56 16 8
862300 3 TSEU-R 3000 0 — 35 78 70 372 183 56 56 16 8
862450 4.5 TSEU-R 4500 0 — 45 85 70 431 228 60 78 20 16,5
862600 6 TSEU-R 6000 0 — 50 114 78 527 259 82 78 32 24
862750 7.5 TSEU-R 7500 0 — 55 111 78 560 267 70 86 32 28

Руководства


TS-R Вертикальный подъем | захваты для поднятия Terrier

4316001_handleiding_ver_nl_en_de_fr_2.pdf

4311001_handleiding_ver_es_po_ita_ara_2.pdf

4311001_handleiding_ver_no_zw_da_fi_2.pdf

В разобранном виде


TS-R Вертикальный подъем | захваты для поднятия Terrier

Другие захваты Terrier, в том числе:

Технологии и процессы развиваются с каждым годом, делая мир вокруг нас более совершенным и удобным для жизни. Одним из таких развитий является захват Terrier TS-R вертикальный для подъема и перемещения. Этот захват создан специально для подъема листов из нержавеющей стали.

Изготовление плит и конструкций из нержавеющей стали является важной задачей в современном мире. Этот материал используется в различных отраслях, таких как медицина, пищевая промышленность, энергетика, а также в производстве бытовой техники. Захват Terrier TS-R вертикальный для подъема и перемещения позволяет безопасно и эффективно перевозить эти конструкции.

Особенности и преимущества захвата Terrier TS-R вертикальный для подъема и перемещения:

— Поворотный и зажимной (язычок) механизмы выполнены из нержавеющей стали, что обеспечивает долгий срок эксплуатации захвата.
— Корпус и стопорный рычаг никелированы для предотвращения коррозии из-за углерода.
— Захват Terrier TSU-R / TSEU-R поставляются с шарнирной подъемной скобой для универсальной гибкости подъема под разными углами.
— Захват Terrier TS-R / TSE-R поставляются со стандартной подъемной скобой.
— Всегда оснащен предохранительным механизмом, обеспечивающим, чтобы захват не скользил при подъеме.
— Подъемная сила применяется и при снижении нагрузки.
— Захват фиксируется как в закрытом, так и в открытом положении.
— Легкая конструкция для удобного обращения.
— Твердый сварной корпус из прочного материала.
— Удобные в обслуживании, легко заменяемые детали, которые доступны по запросу.

Данный захват Terrier создан для вертикального подъема, транспортировки и точения плит и конструкций из нержавеющей стали. Доступны с зевом от 0 до 55 мм. Захват Terrier типов TSE-R / TSEU-R поставляются с увеличенным отверстием челюсти. Минимальная нагрузка не может быть меньше чем 10% от максимальной нагрузки захвата.

Примечание: поверхность пластины материала должна иметь уровень твердости Максимум. HRC 30. Это важное условие, которое необходимо соблюдать при использовании захвата Terrier TS-R вертикальный для подъема и перемещения.

Таким образом, захват Terrier TS-R вертикальный для подъема и перемещения является незаменимым инструментом для подъема и перемещения плит и конструкций из нержавеющей стали. Он обеспечивает безопасность и эффективность в работе, а также имеет долгий срок эксплуатации.
